裝載機轉閥式液壓轉向系統臺架

欄目分類：工程機械教學設備發布日期：2021-04-01 瀏覽次數：次

裝載機轉閥式液壓轉向系統臺架,裝載機轉向系統教學設備可進行拆裝實驗、維修保養。采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，屬于中

聯系方式見右側懸浮框

【裝載機轉閥式液壓轉向系統臺架,裝載機轉向系統教學設備】是根據客戶需求而寫的，非常具有代表性，在客戶搜索【裝載機轉閥式液壓轉向系統臺架,裝載機轉向系統教學設備】時，都能通過我們來了解相關資訊，而且【裝載機轉閥式液壓轉向系統臺架,裝載機轉向系統教學設備】在客戶有需求時提供參考意見。

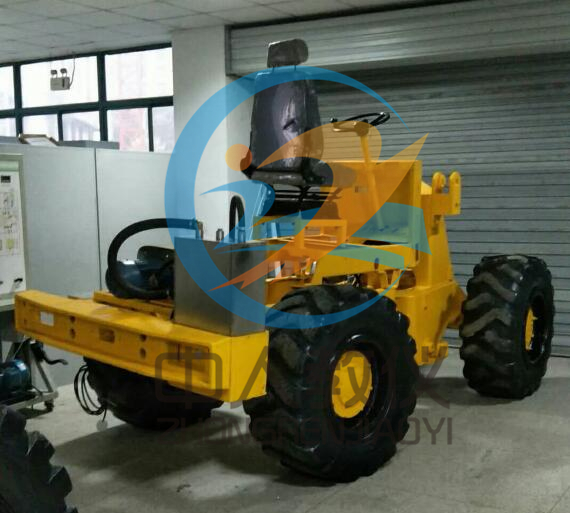

ZRGC-YZ裝載機轉閥式液壓轉向系統臺架

一、實訓內容

（1）裝載機液壓助力轉向系統的元件認知
（2）裝載機液壓助力轉向工作運行演示、教學、實驗
（3）元件拆裝、檢測實訓保養等

二、設備構成

（1）裝載機轉閥式液壓轉向系統臺架,裝載機轉向系統教學設備采用裝載機鉸接式液壓系統的轉向器、液壓油缸等零部件，可真實運行鉸接式轉向系統的組成結構和工作過程。
（2）由電機帶動液壓助力泵工作，操縱方向盤轉向油缸可實現往復運動，模擬裝載機鉸接式轉向系統左右轉向過程。
（3）裝載機轉閥式液壓轉向系統臺架,裝載機轉向系統教學設備架裝有液壓油壓力表，能對轉向油壓實時檢測。
（4）可進行拆裝實驗、維修保養。
（5）裝載機轉閥式液壓轉向系統臺架,裝載機轉向系統教學設備底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
（6）配有電機，壓力表，液壓油泵、裝載機轉向滑閥，轉向油桿，油管，液壓油箱（10Ｌ）方向盤，液壓油

三、技術參數

1、外接電源：交流 220V
2、工作環境溫度：-40℃～+50℃
3、液壓泵：排量 8L 齒輪泵

四、簡介

裝載機轉閥式液壓轉向系統臺架,裝載機轉向系統教學設備以翻新裝載機原車轉向器為基礎，全面展示液壓助力轉向系統的組成結構和工作過程。適用于高等職業技術院校對液壓助力轉向系統的理論和維修實訓的教學需要。

★免費配套原車轉向系統維修手冊1份（PDF）
★免費配套轉向系統教學資料1份（PPT等）
