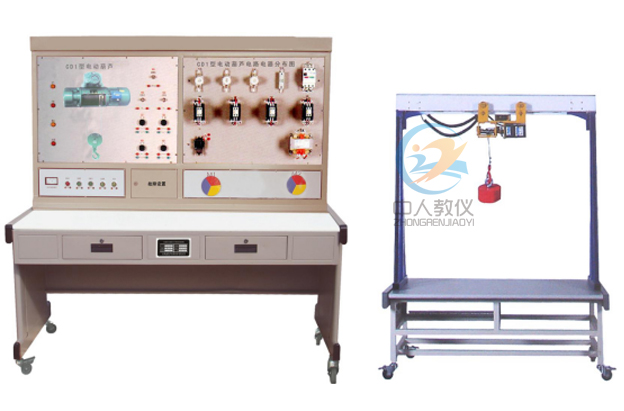

ZRJC-D01電動葫蘆電氣控制線路實訓裝置
一、概述
電葫蘆電氣技能實驗臺是在原“電動葫蘆電氣技能實訓考核裝置”的基礎上又進一步改進和提升，它增加了CD1型電動葫蘆仿真半實物模型，通過接口把機床電氣部分和機床的實物模型連接起來，將機床的各運動過程全部展現出來，更加真實，直觀，。本裝置適合于維修電工初、中、高級技能鑒定中有關機床電氣部分的培訓考核。
二、產品特點
1．CD1型電動葫蘆半實物仿真模型是參照實際CD1型電動葫蘆的功能，并按一定尺寸比例縮小而設計的；2．本套裝置電氣部分的操作，能實現CD1型電動葫蘆各種運動，它包括：吊鉤的升降，葫蘆裝置的平移。
3．機床電氣的所有接點，在裝置的面板上都設置了相應的測試點，方便學生檢測判斷，同時在面板下方還設置了故障排除開關；
4．半實物模型上所用電機的電壓等級與實際使用的機床是完全相同的；
5．通過故障設置，可以使學生能真實的了解到故障點與實際車床的聯系，使學生掌握實際的電氣線路維修保養的動手能力。
三、實訓項目
1．熟悉常用低壓電器的機構、原理2．電路線路分析
3．通過觀察模型的運動，了解實際運動
4．通過測量找出線路中的故障點，對故障排除
5．設置故障點，作為維修電工的技能考核裝置
四、故障設置
1、吊鉤啟動失效。2、吊鉤能啟動外，其它控制均失效。
3、吊鉤上升控制失效。
4、吊鉤下降控制失效。
5、平移機構控制失效。
……
可設置不少于12個故障。
五、技術條件
1．輸入電源：三相四線（380V±10% 50Hz）2．工作環境：溫度-10℃～＋40℃，相對濕度≤85％（25℃），海拔≤4000m
3．裝置容量：≤1kVA
4．外形尺寸：1430mm×750mm×1630mm
5．裝置重量：≤150kg
6．CD1型電動葫蘆模型尺寸： 1000mm×500mm×800mm
7．吊鉤升降行程：500mm
8.平移機構行程：800㎜
